Назначение оборудования

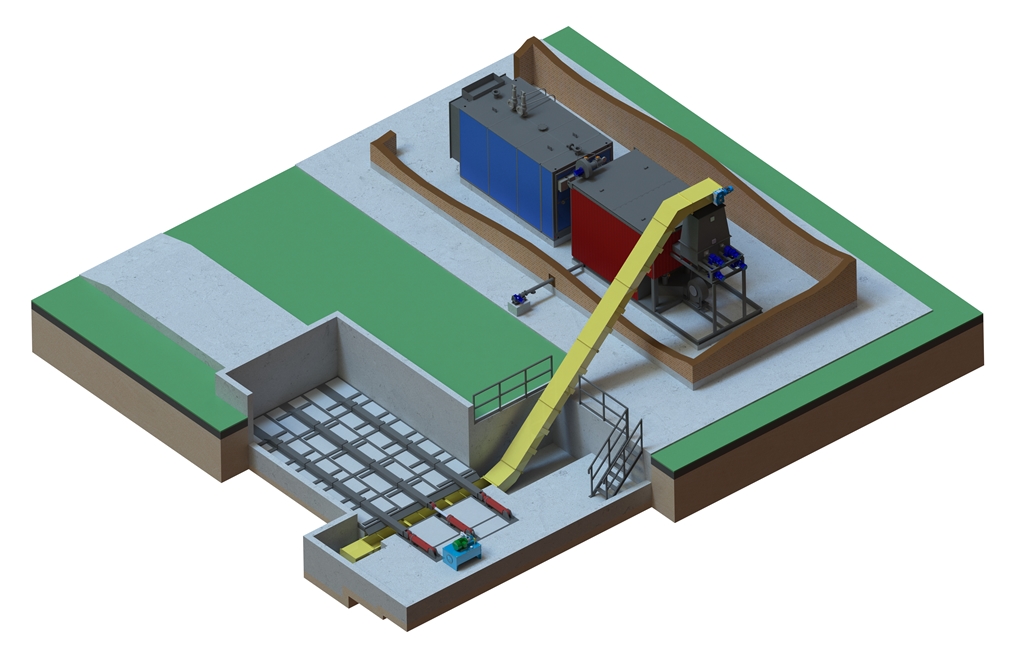

Системы топливоподачи (далее СТП) являются комплексом оборудования для топливоподачи и золоудаления, работающего в едином автоматизированном технологическом процессе. СТП относятся к оборудованию производственно-технического назначения и применяются в стационарных и блочно-модульных котельных, расположенных в электрифицированных зонах.
В качестве основного составного оборудования СТП могут использоваться:
- оборудование для приема, кратковременного хранения и пересыпки топлива (склады топлива):
- - модули подвижного пола;
- - модули шнековых (винтовых) транспортеров.
- оборудование для подготовки топлива:
- - сортировщики, сепараторы;
- - грохоты;
- - дробилки;
- - электромагнитные металлоуловители (железоотделители).
- оборудование для транспортирования и выгрузки топлива:
- - скребковые транспортеры;
- - шнековые транспортеры;
- - ленточные транспортеры.
- перегружные (пересыпные) устройства.
- бункеры топлива и золы (расходные, приемные, пересыпные).
- оборудование для приема, транспортирования и выгрузки золы и шлаков:
- - скребковые транспортеры «мокрого» золоудаления;
- - скребковые транспортеры «сухого» золоудаления;
- - шнековые транспортеры «сухого» золоудаления.
- шкафы управления топливоподачей и золоудалением
Применение грохотов и дробилок должно быть обязательным при использовании неподготовленного топлива: кускового и фрезерного торфа, а также всех видов углей. В качестве рабочего перемещаемого материала используется твердое топливо, виды и параметры которого приведены в основных технических характеристиках, а также зола, образующаяся после его сгорания.
Каждый типоразмер СТП может иметь конструктивные варианты исполнений и вариации основного составного оборудования, не влияющие на работоспособность изделия, в зависимости от типа и количества котельных агрегатов, вида и фракции топлива, способа подачи топлива, способа удаления золы, а также размещения в помещении котельной.
Типоразмерный ряд:
- Система топливоподачи СТП-
X
| Основные технические характеристики |
|---|
- Вид топлива:
- - щепа топливная ТУ BY 100145188.003, опилки, стружка
- - торф (кусковой, фрезерный, гранулированный), уголь
- - пеллеты (гранулы древесные топливные СТБ 2027)
- - костра (отходы льняного производства)
- - лузга (отходы переработки зерна)
- Влажность топлива, не более
- Фракция топлива, не более
- - для угля, не более
- Ресурс СТП и составных частей, не менее
- Назначенный срок службы, не менее
-
-
-
-
-
-
- 60 %
- 30 х 30 х 50 мм
- 25 х 25 х 25 мм
- 100 000 ч
- 10 лет
|
X |
Мощность котельного агрегата, МВт |
Максимальная производительность, т/ч |
| 1,0 | до 0,5 | 1,0 |
| 2,5 | 0,5-2,0 | 2,5 |
| 6,0 | 2,0-5,0 | 6,0 |
| 12,0 | 5,0-8,0 | 12,0 |
| 18,0 | 8,0-12,0 | 18,0 |
| * параметры без учета комплектующего оборудования, не более |
|
Примечание. Величина уменьшенной или увеличенной теплопроизводительности устанавливается договором (контрактом) и оговаривается вместе с другими показателями в эксплуатационной документации.
|
