Циклоны ЦН-15 и блоки циклонов БЦН-15

Печать

Назначение оборудования

Циклоны (пылеулавливатели) предназначены для очистки газов и воздуха (в том числе аспирационного) от взвешенных частиц сухой пыли, золы, различных типов примесей, выделяющихся при технологических процессах с температурой очищаемой среды не более плюс 250 °С, с размерами частиц не более 20 мкм и с массовой концентрацией пыли в газовоздушном потоке на входе в циклон не более 1000 г/м3. Циклоны применяют для отделения и улавливания:

  • золы из дымовых газов котельных установок;
  • пылевидных продуктов, уносимых из различного типа сушилок;
  • пыли, удаляемой после помола;
  • зернистых и пылевидных продуктов, перемещающихся пневмотранспортом;
  • зернистого катализатора в процессах каталитического крекинга;
  • пыли, уносимой из аппаратов, в которых протекают процессы со взвешенными в газах частицами;
  • пыли, выбрасываемой вентиляционными установками.

Циклоны и мультициклоны нашего производства не предназначены для улавливания пожаро-взрывоопасных, сильно слипающихся и волокнистых пылей и частиц, а также для очистки газообразной среды, в которой имеется капельно-жидкая фаза или возможна конденсация паров. Промышленные циклоны (пылеулавливатели) являются составной частью оборудования газоочистных установок (ГОУ) и используют для предварительной очистки газов и устанавливают перед аппаратами тонкой очистки. Они относятся к группе С – аппараты сухой механической очистки газа от пыли, твердых частиц, принцип работы которых основан на осаждении частиц за счет действия центробежной силы и силы тяжести. Работают как на всасывание так и на нагнетание. Изготавливаются как правого так и левого исполнения (у правого циклона движение воздуха при взгляде сверху происходит по ходу часовой стрелки, у левого - против хода часовой стрелки). Промышленные циклоны и мультициклоны изготавливаются в климатическом исполнении УХЛ 1 по ГОСТ 15150 и должны эксплуатироваться при температуре окружающего воздуха от минус 60 ºС до плюс 40 ºС и относительной влажности воздуха не более 98 % при температуре плюс 25 ºС.

Устройство и принцип работы циклонов ЦН-15 и их блоков БЦН-15

Принцип работы циклона заключается в том, что под действием центробежной силы дымовые газы (воздух) тангенциально подводятся к входящему патрубку циклона. Частицы золы и пыли, находящиеся в дымовых газах (воздухе), вместе с частью газов проходят через корпус циклона и попадают в бункер. Часть газов, попавших в бункер, освобождаются от частиц золы и пыли возвращаются в циклон через центральную часть пылеотводящего отверстия, давая начало внутреннему вихрю очищенного газа покидающего циклон через отводящую трубу. Отделение частиц происходит при перемене направления движения газов на 180 º под действием сил инерции. По мере движения этой части газов в сторону отводящей трубы к ним постепенно присоединяются порции газов, не попавших в бункер. Последнее не вызывает значительного увеличения выноса пыли в отводящую трубу, т.к. протекание газов происходит со скоростью недостаточной для противодействия движению частиц к периферии циклона.

Преимущества циклонов нашего производства:

  • Поставляется моноблоком с накапительным бункером
  • Возможно изменение высоты циклона при необходимости

Типоразмерный ряд:

Циклоны ЦН-15-X
Основные технические характеристики
  • Условная скорость
  • Скорость газовоздушного потока
  • Максимальная температура газовоздушной среды
  • Давление (разрежение), не более
  • Гидравлическое сопротивление
  • Степень очистки, не менее
  • Назначенный ресурс до капитального ремонта, не менее
  • Назначенный срок службы, не менее
  •   2,5 - 4 м/с
  •   15 - 18 м/с
  •   250 °С
  •   5 кПа
  •   370 - 1100 Па
  •   80 %
  •   43 800 ч
  •   5 лет
XПроизводительность, м3Объем бункера, м3Габаритные размеры, мм*Масса, кг*
300828 - 9540,3824 x 697 x 3220210
4001450 - 16910,3824 x 697 x 3755245
4501835 - 21410,3824 x 697 x 4021270
5002270 - 26450,38894 x 762 x 4377300
6003262 - 38100,61994 x 862 x 5106380
7004400 - 51800,941064 x 992 x 5636510
8005800 - 67401,461294 x 1162 x 6568770
9005700 - 92002,051394 x 1262 x 7300940
10007100 - 113002,771594 x 1462 x 78321110
11008600 - 137003,931694 x 1562 x 85451230
120010200 - 162004,931694 x 1710 x 91551530
* не более
Блоки циклонов БЦН-15-X
Основные технические характеристики
  • Условная скорость
  • Скорость газовоздушного потока
  • Максимальная температура газовоздушной среды
  • Давление (разрежение), не более
  • Гидравлическое сопротивление
  • Степень очистки, не менее
  • Назначенный ресурс до капитального ремонта, не менее
  • Назначенный срок службы, не менее
  •   2,5 - 4 м/с
  •   15 - 18 м/с
  •   250 °С
  •   5 кПа
  •   370 - 1100 Па
  •   80 %
  •   43 800 ч
  •   5 лет
XПроизводительность, м3Объем бункера, м3Габаритные размеры, мм*Масса, кг*
2х3001656 - 19080,4672 x 520 x 3370305
2х4503670 - 42820,53952 x 1020 x 4170395
2х5004540 - 52900,961255 x 1300 x 4417555
4х3003312 - 38160,541102 x 870 x 3370440
4х4507340 - 85641,241552 x 1320 x 4170740
4х5009080 - 105802,11752 x 1500 x 49171060
4х60013048 - 152402,11752 x 1546 x 54301280
6х3004968 - 57240,961552 x 1034 x 3370660
6х45011010 - 128463,031920 x 1752 x 46681255
6х50013620 - 158703,462100 x 1852 x 51961450
* не более

Фотографии

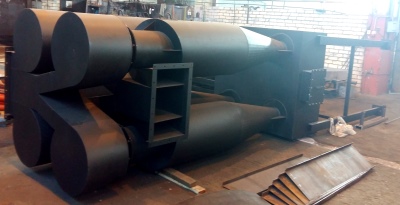

Промышленные циклоны и мультициклоны марки ЦН-15 и БЦН-15

Карта заказчиков

Дополнительные опции

Возможность изготовления в изоляции
При неоходимости циклоны и мультициклоны могут быть изготовлены в изоляции
Дополнительная комплектация
При неоходимости циклоны комплектуются:
Шлюзовым перегрузчиком;
Датчиком уровня;
Контейнером для выгрузки.
Расширенная гарантия:

Увеличение сроков и условий гарантии отличных от стандартных устанавливается договором (контрактом) и оговаривается в эксплуатационной документации.

Дополнительная информация

ПС

Паспорт

РЭ

Руководство по эксплуатации

КД

Присоединительные и габаритные размеры

3D


3D-модель

ЕАС

Декларация соответствия
ТР ТС

Важно знать

ЗАО «ГСКБ КЭО» гарантирует соответствие циклонов ЦН-15 и блоков циклонов БЦН-15 требованиям технической документации при соблюдении потребителем правил и условий хранения, транспортирования, монтажа, эксплуатации и технического обслуживания, установленных в руководстве по эксплуатации.
